產品概述

剩余電流式電氣火災監控探測器適用于小區住宅、大廈、廠礦、學校、賓館等人員密集地方的配電設備中，監控保護剩余漏電造成的火災事故?？刂破饕坏┦盏侥撤绤^(qū)用電設備有漏電，便發出聲光報警，并立即切斷負載電源，同時向上機或消防聯動中心發送報警故障地址，把漏電造成的火災事故消滅在萌芽狀態之中，保護用電安全。

電氣火災監控探測器可單獨使用或裝于配電柜中使用，也可多個監控探測器組網使用，小電流等級的產品也適用于別墅或家庭小范圍用戶使用。監控探測器不能使用在具有粉塵及導電塵埃、腐蝕性、易燃易爆等有害氣體及雨雪侵襲的地方或場所。

電氣火災監控系統——當被保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號并能指示報警部位的系統。

電氣火災監控系統是由電氣火災監控探測器、監控設備、監控組網軟件、總線通訊設備等組成。

電氣火災監控設備——能接收來自電氣火災監控探測器的報警信號，發出聲光報警信號和控制信號，指示報警部位，記錄并保存報警信息的裝置。

電氣火災監控探測器——探測被保護線路中的剩余電流等電氣危險參數變化的探測器。

分體式——監控探測器模塊與漏電互感器、帶分勵脫扣器的斷路器彼此是分開的產品，其中分勵脫扣斷路器可由用戶自行選配。

一體式——集監控探測器、漏電互感器、帶分勵脫扣的斷路器于一體的產品，斷路器用戶無需另配

適用范圍

分體式剩余電流式電氣火災監控探測器是一種集剩余電流、溫度檢測、預警、報警、消防聯動及通訊等多種功能于一體，且具有智能化分析能力的新型防火設備。當供電設備發生電氣事故時，監控器能發出報警聲及時提醒工作人員檢查故障，排除可能發生的電氣隱患，防止事故發生。

分體式剩余電流式電氣火災監控探測器適用于小區樓房、醫院、圖書館、機房、集貿商場、公眾文化娛樂場所、餐廳、旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護。但不適用于易燃易爆和強腐蝕性環境。

分體式剩余電流式電氣火災監控探測器既可以為相對獨立的用電區域作保護而單獨安裝，也可以聯網組成電氣火災監控報警系統。

分體式剩余電流式電氣火災監控探測器執行國家標準GB14287.2-2005《剩余電流式電氣火災監控探測器》。

基本功能

實時監測：實時監測受控回路剩余電流、線纜溫度等運行參數，并實時顯示。

報警保護功能：探測回路的剩余電流、線纜溫度時，如果越限，便發出聲光信號報警，在規定時間內切斷供電回路（也可以設置為不切斷），保證用電安全。

預警功能：當受控回路中的剩余電流、線纜溫度達到事先設定的預警值時，發出報警光信號，提醒操作人員及時處理配電主回路的異常情況，減少不必要的跳閘，避免故障的發生。

通訊功能：通過CAN總線可以與本公司生產的電氣火災監控探測設備主機進行組網通訊，實現遠程管理、維護和控制。

消防聯動功能：可與消防控制中心主機聯動，實現遠程切斷負載電源，并有反饋信號給消防控制中心報警。

主要技術參數

額定工作電壓：AC220V

剩余電流越限預警、報警、保護

（1）額定剩余電流標稱值：50mA~1000mA可選擇

（2）額定剩余預警電流：報警值的50~90%（±5%）

（3）額定剩余報警電流：50mA~1000mA（±5%）可選擇

（4）額定剩余動作電流：50mA~1000mA（±5%）可選擇

（5）額定剩余不動作電流：50mA~1000mA（±5%）可選擇

（6）剩余電流保護動作：保護/不保護 可選擇

溫度越限預警、報警、保護

（1）額定溫度預警值：報警值的50~90%（±5%）

（2）額定溫度報警值：20℃~150℃（±5%）可選擇

（3）溫度保護動作：保護/不保護 可選擇

保護動作時間：≦0.5S

警報聲響：≧70db

報警輸出：開關型，觸點容量250V AC/3A

消防輸入：DC24V

通訊方式：與上位機CAN總線通訊≦10km

液晶顯示屏顯示、輸觸按鍵操作

使用環境條件

（1）環境溫度：-20℃~+40℃

（2）相對濕度：10%~90%

（3）海拔高度：不超過3000m

（4）使用場所：有防雨設施

安裝型號：導軌安裝/嵌入式安裝

注：出廠參數已設置為如下缺省值：

額定剩余電流報警值：600mA

額定剩余電流預警值：報警值的83%

額定溫度報警值：80℃

額定溫度預警值：報警值的63%

工作狀態

分體式剩余電流式電氣火災監控探測器正常運行時無需人工干預，但初次運行時就由專人對其參數進行設置，確保在正常監測狀態工作。

分體式剩余電流式電氣火災監控探測器正常運行的各種參數都可以通過鍵盤進行修改設定，也可以進行報警脫扣操作設定。為確保探測器運行安全，設置有四位密碼，出廠初始密碼為9999。初始化密碼（恢復到出廠設置）為0011。

液晶顯示屏

剩余電流（漏電流）、溫度：實時顯示剩余電流、溫度值、時間，當工作電流值、溫度達到預警報警，“預警報警”窗口會提示預警、報警信息。如果是預警，預警燈會點亮，相應的報警燈閃爍；如果是報警，相應的報警燈會點亮，并伴有聲音報警。

注：顯示屏一屏可以顯示多條數值信息，超出時可通過按動方向鍵進行翻頁切換。

按鍵

用于實現特定功能和參數設置，應由專業人員操作。

（1）消音按鍵：按下此鍵可消除正在報警中的聲音，在下一次發生報警時還會自動觸發聲音報警。

（2）自檢按鍵：長按此鍵2秒以上進入自檢。這是試驗探測器是否正常工作，按下后所有指示燈和數碼顯示屏都會循環點亮。

（3）復位鍵：故障排除后需按此鍵復位探測器。該過程不會改變參數設置內容。

（4）兩個方向鍵及確認鍵：翻屏或進行參數修改以及確定。

（5）查詢/移位鍵：查詢報警記錄及歷史信息，進入設置狀態時移位鍵起著移動光標的作用。

（6）設置按鍵：按查詢/移位和上翻/復位鍵即進入?yún)?shù)設置狀態。

指示燈

（1）運行指示燈：顯示探測控制器是否正常運行

（2）通訊指示燈：探測器與上位機（電氣火災監控主機）之間通訊是否正常，正常應為閃爍狀態。

（3）預警、報警指示燈：當發生預警事件時，預警燈點亮，相應回路的報警燈閃爍，提醒工作人員及時檢查故障，排除可能發生的電氣隱患。當發生報警事件時，報警指示燈常亮，同時發出報警聲音，這表示用電線路中出現漏電或溫度過高等情況，提醒工作人員及時解決處理。

（4）脫扣指示燈：當設置為脫扣狀態，發生報警事件時，繼電器動作脫扣指示燈為常亮狀態。

參數設置

D型監控器（8回路）參數設置進入方法

依次進入：同時按查詢/移位和上翻/復位鍵進入菜單——按移位鍵——方向鍵輸入密碼9999——確定鍵——按方向鍵進入設置頁面。

本探測器的設置方法，是一對一脫扣，如只需主回路脫扣（所有回路的脫扣響應只在主脫扣輸出），所以每路的脫扣設置只在主脫扣輸出。

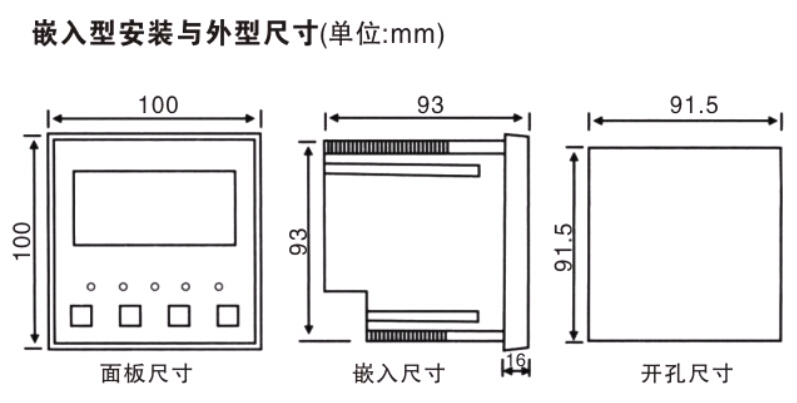

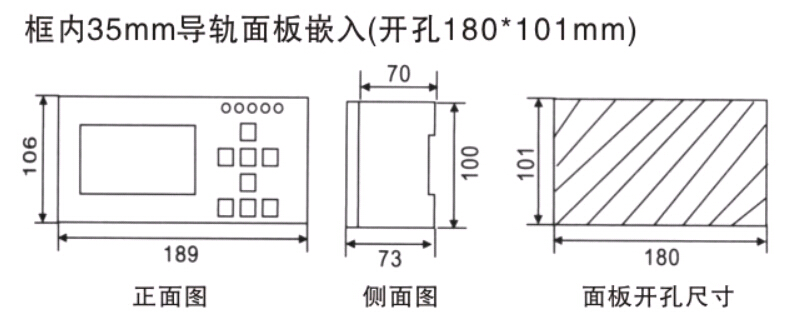

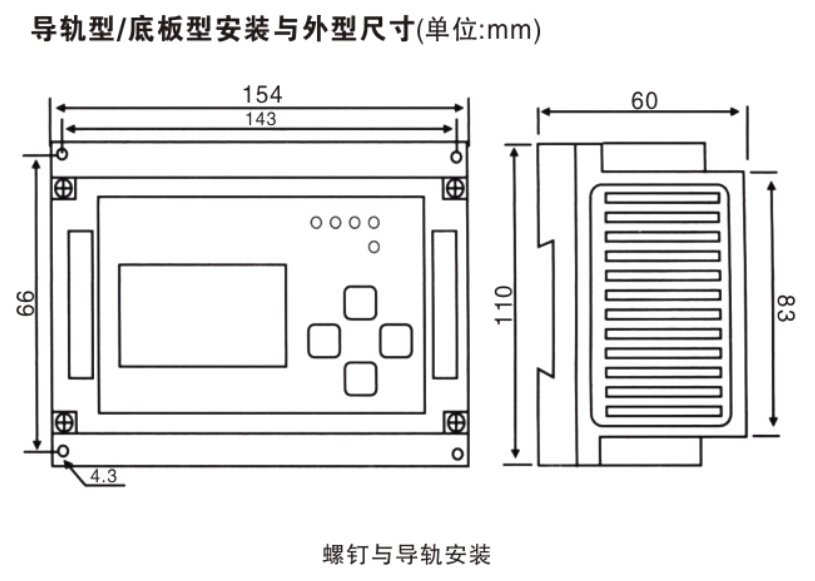

安裝與外形尺寸（單位：mm）

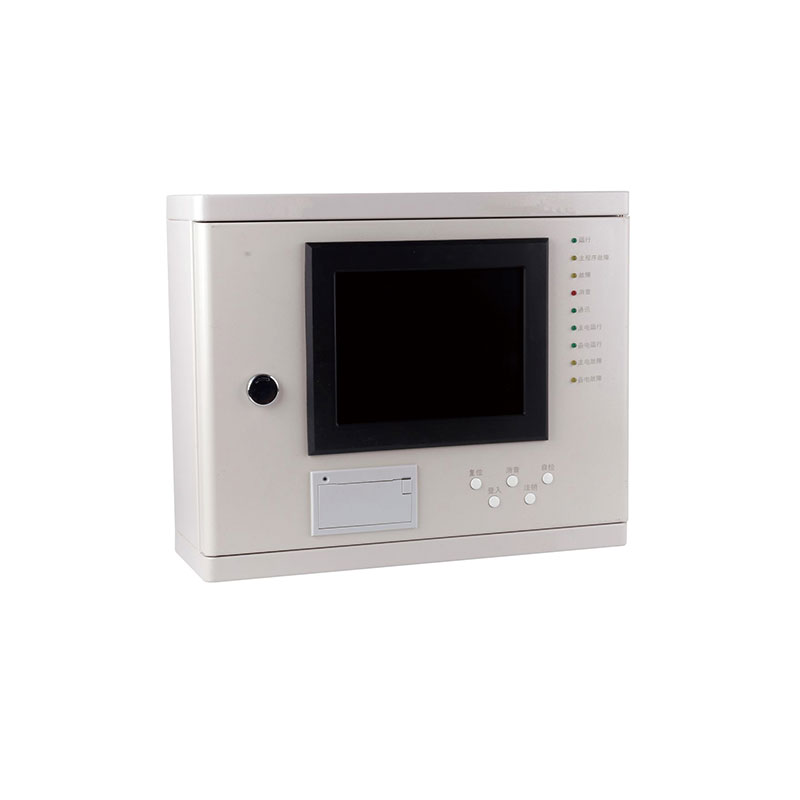

主機
